Okosságok
Okosságok, tippek, trükkök
Real Stereo


Okosságok, tippek, trükkök



200 kapcsolás tranzisztorokkal -Colin Mitchel ingyenes Ebook-ja
Ellenállások színdkódja
Kondik, illevet SMD ellenállások értéke
Elemek & akkuk méretei
XLR bekötés
Led 230V-al
AWG táblázat
Potik szabályozási görbéje
dB - dBu - dBV összehasonlító táblázat
HDMI verziók összehasonlító táblázat
Cerwin-Vega Bass Management
2010-es Eminence Catalog

200 Transistor Circuits
Colin Mitchell - az ausztrál Talking Elektronics webes szakújság szerzője  - elsősorban kezdőknek szánt elektronikus könyve. Egy valódi remekmű, 200  darab könnyen megépíthető, aranyos és látványos tranzisztoros kapcsolás, angol nyelvű letölthető PDF formában. Nemcsak kezdőknek ajánlom !
Klikk a képre a letöltéshez !

Vissza a tetejére
Ellenállások színkódja
4 csikos ellenállás 5 csikos ellenállás
4 színkódos kalkulátor
5 színkódos kalkulátor

Katt a képekre a nagyításra (nyomtató-optimalizált jpg) !

Vissza a tetejére
Kondik, illetve SMD ellenállások értéke
Sokszor látni "102", vagy "473", vagy valami ehhez hasonlóval jelölt alkatrészt. Ez úgy olvasandó, hogy az első 2 számjegy szor 10 a harmadik számjegyen.

Tehát "102" = 10 x 102 (1.000), "223" = 22 x 103 (22.000), "104" = 10 x 104 (100.000), "474" = 47 x 104 (470.000).

Ha kondi, akkor pikofarádban, ha ellenállás, akkor Ohm-ban van kifejezve. A bal oldali képen látható smd ellenálás értéke 100 Ohm, a jobb oldalon lévő kerámiakondi 100nF
XLR bekötés

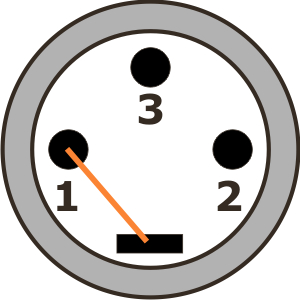

Szimetrikus jelkábel
(mikrofon, stb.)

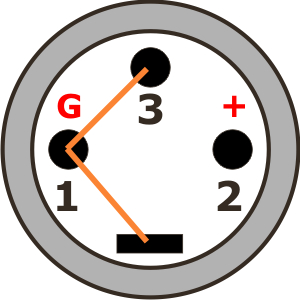

Aszimetrikus jelkábel
(mikrofon, stb.)

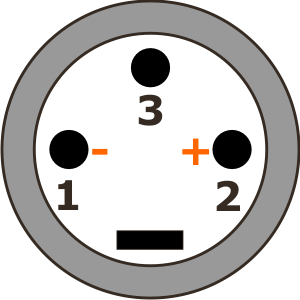

Hangfalkábel
1- Test (ground)
2- Hot (+ / meleg)
3- Cold (- / hideg)
A házat és a testet össze kell kötni !
1- Test (ground)
2- Hot (+ / meleg)
3- Test (ground)
A házat és a testet össze kell kötni !
1- negatív (-)
2- pozitiv (+)
3- NC (üres)
A házat és a testet tilos összekötni !

LED 230V-al
Csak 2mA-es LED-el működik !

Az 1N4007 dióda feladata a 230VAC sinus-félhullám levágása révén a feszültség ejtése (felezése). A szükséges áramkorlátozáshoz használjuk 82K 0,625W ellenállást.
Ezzel kb 1,5mA-re állítjuk be a LED-et, így néhány évtizedig biztosan fog működni.

A kapcsolás egyáltalán nem melegszik, szinte bármibe rakható.
Potik szabályozási görbéje
  Lineáris
("A", vagy japán "B")
  Logaritmikus
("B", vagy japán "A")
Exponenciális
  ("C", vagy antilogaritmikus)
Hangerő potméter
bekötése

Lineáris poti Logaritmikus poti Exponenciális poti

  Vissza a tetejére
dB / dBu / dBv összehasonlítás
 dB
dBu

dBV

-70 245μV 316uV
60 774μV  1,00mV
-50 2,45mV  3,16mV
-40 7,75mV  10,0mV
-30  25,4mV  31,6mV
-24  48,9mV  63,1mV
-18  97,5mV  126mV
-12  195mV  251mV
-8  308mV  398mV
-6  388mV  501mV
-5  436mV  562mV
-4  489mV  631mV
-3  548mV  708mV
-2  615mV  794mV
-1  690mV  891mV
0  775mV  1,00 V
1  869mV  1,12 V
2  975mV  1,26 V
3  1,09 V  1,41 V
4  1,23 V  1,59 V
5  1,38 V  1,78 V
6  1,55 V  2,00 V
7  1,73 V  2,24 V
8  1,95 V  2,51 V
12  3,08 V  3,98 V
20  7,75 V  10,0 V
Forrás : BBC Design Department Handbook No. 3.186 (1976)
  Vissza a tetejére

HDMI verziók összehasonlítása
HDMI verzió 1.0 1.1 1.2 1.3 1.3a-c 1.4
sRGB X X X X X X
YCbCr X X X X X X
8 csatornás LPCM, 192 kHz, 24 bit audióképesség X X X X X X
Blu-ray Disc és HD DVD videó / audio full resolution X X X X X X
Consumer Electronic Control (CEC) X X X X X X
DVD-Audio támogatás - X X X X X
Super Audio CD (DSD) támogatás - - X X X X
Deep Color - - - X X X
xvYCC - - - X X X
Auto lip-sync - - - X X X
Dolby TrueHD bitstream-képes - - - X X X
DTS-HD Master Audio bitstream-képes - - - X X X
Updated list of CEC commands - - - X X X
3D a HDMI-n - - - - X X
Ethernet csatorna - - - - - X
Audio return channel (ARC) - - - - - X
4K × 2K felbontás támogatás - - - - - X
Forrás : Wikipedia
  Vissza a tetejére

Cerwin-Vega Bass Management guide
A Cerwin-Vega kiadott egy ingyenesen hozzáférhető "basszus kezelési útmutató a PA hangosításhoz" (Understanding Bass Management in PA Systems - A Guide For Performers) cimű angol nyelvű kiadványt. Mindenkinek ajánlom, nemcsak a hangosítóknak !  (32MB !)

Klikk a képre a letöltéshez !

Vissza a tetejére
2010-es Eminence Catalog
Itt az új, 2010-es Eminence katalógus, a 32. oldalon szenzációs újdonsággal... A katalógusból többek között megtudhatjuk, melyik hangszórót milyen dobozba ajánlják, milyen stílusú zenéhez alkalmas, stb, stb...

Klikk a képre a letöltéshez !

Vissza a tetejére
