Elektronikai kit-ek -> Saját kit-ek
KIT tápegység szabályozható 1A LM317-el
Azonosító: 01490 - Kérdés küldése a termékkel kapcsolatban
bruttó 1.100 Ft
Mennyiség: db
Nyomtatható változat Elküldés egy ismerősnek KedvencekhezKérdés küldése
KIT tápegység szabályozható 1A LM317-el

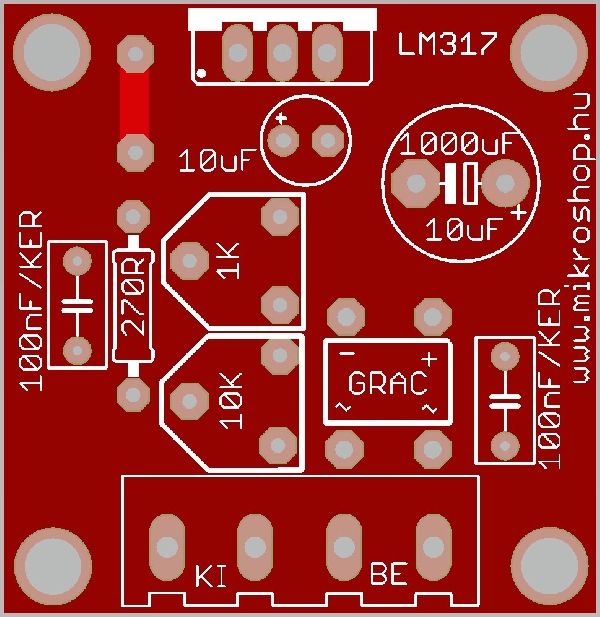

1 A szabályozható feszültség-stabilizátor LM317T-vel Az LM 317 IC nemcsak abban különbözik a többi feszültség-stabilizátor IC-től, hogy szabályozható, hanem abban is, hogy nincs felső feszültség-bemeneti korlátja. Ez azt jelenti, hogy Ube akár több száz volt is lehet, az egyetlen korlát az, hogy (Ube - Uki) maximum 40V lehet. Az IC tartalmaz túlvezérlés, túláram és termikus túlfutás elleni védelmet. A kapcsolásunk Imax értékét az IC tokos Graetz-híd határozza meg (1-es ábra), a jelenleg kereskedelmi forgalomban lévők jellemzően 1A. Két szabályozó trimmert alkalmaztunk, ezek közül az 1K-s a finomszabályozást szolgálja. A kimenet 1,2V-tól 37V-ig szabályozható, a "brumm" elnyomás 80dB

Amennyiben csak feszültség stabilizálásra szeretnénk a panelt használni (már van egyenfeszünk), az 1000uF-os elkó helyett is 10uF-st alkalmazzuk. A graetz-hid + pontját és a vele szemben lévő "~" pontot egy átkötéssel hidaljuk át, ezt ismételjük meg a G-híd negatív oldalán is. Akkor értelemszerűen a bemeneti sorkapocsra nem AC, hanem DC-t  kell adni, tehát ügyeljünk a polarításra (részletek a letöltésben)

Vigyázat ! A panel nincs kifúrva, így neked is marad "élvezet"...

A csomag tartalmazza a panelt és az összes panelba forrasztandó alkatrészt !

A letöltés ingyenes !
